液氮杜瓦瓶導氣速度的科學控制方法
時間:2025-09-08 10:49來源:原創 作者:小編 點擊:
次

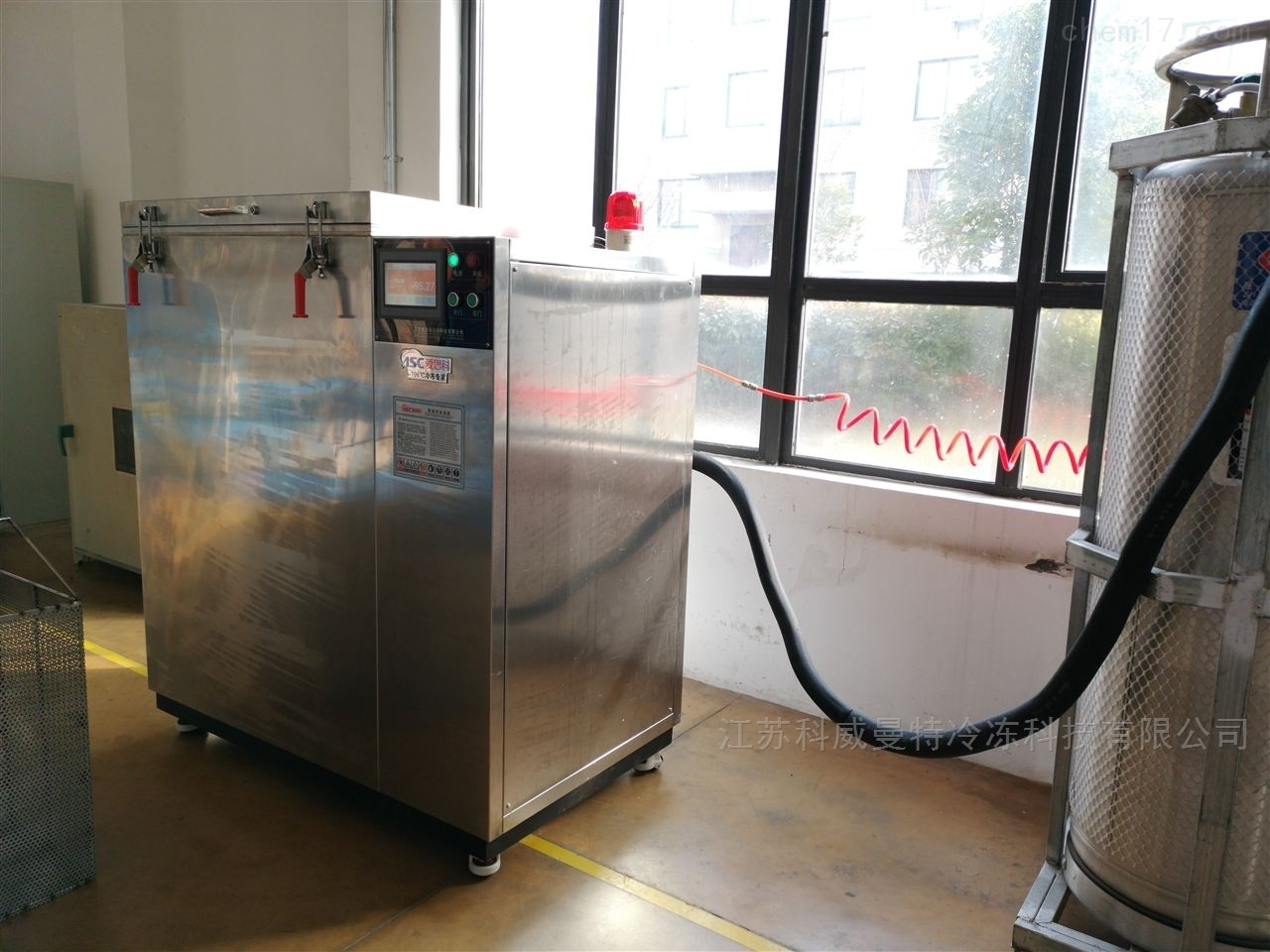

一、導氣速度控制的核心原理與目標液氮杜瓦瓶的導氣過程依賴罐內氣相壓力與下游系統的壓差驅動，導氣速度需平衡 “滿足下游用氣量” 與 “避免安全風險”（如流速過快導致管道振動、液氮夾帶），核心控制目標為：穩定導氣速度，避免短期波動超過 10%；匹配下游需求（如儀器冷卻、樣本保護），不低于最小用氣量，不高于管道安全流速（常規氣相管路安全流速15m/s）；減少液氮無效汽化，降低損耗率（理想狀態下杜瓦瓶日蒸
一、導氣速度控制的核心原理與目標
液氮杜瓦瓶的導氣過程依賴罐內氣相壓力與下游系統的壓差驅動，導氣速度需平衡 “滿足下游用氣量” 與
“避免安全風險”（如流速過快導致管道振動、液氮夾帶），核心控制目標為：
- 穩定導氣速度，避免短期波動超過 ±10%；
- 匹配下游需求（如儀器冷卻、樣本保護），不低于最小用氣量，不高于管道安全流速（常規氣相管路安全流速≤15m/s）；
- 減少液氮無效汽化，降低損耗率（理想狀態下杜瓦瓶日蒸發率≤3%）。
二、壓力調節：導氣速度的基礎控制手段
罐內氣相壓力是決定導氣速度的核心因素，需通過專用裝置精準調控：
- 增壓閥調節法
- 原理：通過杜瓦瓶自帶的手動 / 自動增壓閥，向罐內液氮中通入少量壓縮氣體（或利用液氮汽化增壓），升高罐內氣相壓力（常規控制在 0.1-0.3MPa），壓力越高，導氣速度越快；
- 操作要點：
- 手動增壓：緩慢旋轉增壓閥，每次調節幅度不超過 1/4 圈，觀察壓力表變化，避免壓力驟升（防止超壓安全閥起跳）；
- 自動增壓：配備電子增壓控制系統（如帶壓力傳感器的自動閥），設定目標壓力（如 0.2MPa），系統實時監測并自動啟停增壓，適合需長期穩定導氣的場景（如實驗室連續供氣）。
- 減壓閥穩壓法
- 應用場景：下游系統需穩定低壓氣體（如 0.05MPa）時，在杜瓦瓶導氣出口安裝低溫減壓閥；
- 控制邏輯：減壓閥將罐內高壓氣相（0.1-0.3MPa）降至下游所需壓力，通過閥內膜片反饋調節開度，壓力穩定后，導氣速度隨下游用氣量自動匹配（用氣量增加時開度變大，速度升高；反之則降低），避免流速大幅波動。
三、閥門控制：導氣速度的直接調節工具
通過不同類型閥門的組合使用，可實現導氣速度的精細控制：
- 截止閥：基礎開關與粗調
- 功能：用于開啟 / 關閉導氣通路，或進行大范圍流速調整（如從 “全關” 到 “1/2 開度”）；
- 選型要求：需選用低溫專用截止閥（材質為不銹鋼 304/316，密封件為耐低溫材料如 PTFE），避免常溫閥門在 - 196℃下脆化泄漏；
- 操作禁忌：禁止快速全開 / 全關，需緩慢旋轉閥桿（每圈耗時 2-3 秒），防止 “水擊效應” 導致管路振動。
- 針型閥：小流量精細調節
- 適用場景：下游用氣量小且需精準控制（如微量儀器冷卻，導氣速度≤0.5m3/h）；
- 控制優勢：針型閥閥芯為細長圓錐體，與閥座間隙可精確調整，旋轉閥桿 1/10 圈即可使流速變化≤5%，適合穩定小流量導氣；
- 搭配使用：建議在截止閥下游串聯針型閥，先通過截止閥粗調至接近目標速度，再用針型閥微調至精確值。
- 止回閥：防止逆流影響速度
- 作用：安裝在導氣管路中，僅允許氣體從杜瓦瓶流向下游，防止下游系統壓力異常時氣體逆流，避免導氣速度出現反向波動；
- 安裝位置：通常位于減壓閥與下游設備之間，確保逆流時快速關閉（響應時間≤0.5 秒）。
四、管路系統：匹配導氣速度的輔助條件
管路的設計與狀態會間接影響導氣速度的穩定性，需注意以下要點：
- 管徑匹配
- 依據 “流速 = 流量 / 管路截面積”（v=Q/A），若管徑過小，即使閥門全開，導氣速度也可能因阻力過大而偏低；若管徑過大，小流量時流速過低易導致氣體滯留；
- 常規選型參考：
導氣流量范圍（m3/h） | 推薦管路內徑 | 對應安全流速（m/s） |
0.1-1 | 6-10 | 5-10 |
1-5 | 10-15 | 8-12 |
5-10 | 15-20 | 10-15 |
- 保溫與防堵
- 管路需包裹低溫保溫材料（如聚氨酯泡沫、多層絕熱膜），避免氣相氮在管路中因吸熱液化（形成 “氣液混合流”），導致導氣速度忽快忽慢；
- 定期檢查管路接口（如螺紋、法蘭），防止雜質（如結冰、灰塵）堵塞，堵塞會使局部阻力增大，導氣速度驟降（需用干燥氮氣吹掃疏通）。
五、監測與反饋：實現閉環控制的關鍵
通過實時監測數據調整控制措施，確保導氣速度始終符合需求：
- 關鍵監測設備
- 流量計：選用低溫氣體流量計（如渦街流量計、質量流量計），量程覆蓋目標導氣速度（建議最大量程為目標速度的 1.5 倍），精度≤±2%；
- 壓力表：在杜瓦瓶出口、減壓閥前后各安裝 1 塊壓力表（量程 0-0.6MPa），實時監測壓力變化（壓力波動超過 ±0.02MPa 時需調整）；
- 溫度傳感器：監測管路出口氣體溫度（正常應接近環境溫度，若過低可能存在液滴夾帶，需降低導氣速度）。
- 閉環控制流程
- 設定目標導氣速度（如 2m3/h）；
- 開啟截止閥至粗調位置，觀察流量計讀數；
- 若讀數低于目標：緩慢開大增壓閥（升高罐內壓力）或針型閥（增大開度）；
- 若讀數高于目標：緩慢關小針型閥或降低增壓閥壓力；
- 穩定后記錄數據，每 30 分鐘復核一次，偏差超過 ±5% 時重復調整。
六、安全與合規提示
- 所有操作需遵循杜瓦瓶使用說明書，禁止超壓（罐內壓力不得超過安全閥設定值，常規為 0.4MPa）；
- 控制過程中不使用 “最快”“最優” 等絕對化表述，具體參數需結合杜瓦瓶型號（如 50L、100L）、下游需求調整；
- 定期維護設備（如每 3 個月校準流量計、檢查閥門密封性），可提供第三方檢測報告驗證控制精度。
